产品概述
可再生能源智能微电网虚拟仿真系统是一款面向新型电力系统教学的综合仿真平台，专为教育、培训和研究设计，旨在模拟基于可再生能源（太阳能、风能等）的智能微电网的设计、构建和管理全流程。系统利用先进的虚拟仿真技术，提供一个安全、可控的环境，让学员能够深入学习和实践微电网的规划设计、设备选型、运行调度、故障处理与能量管理等相关知识和技术，为新型电力系统培养具备微电网系统性思维的应用型人才。
核心功能
微电网规划设计模块
资源评估与选址：基于虚拟地理环境，评估太阳能资源辐照度、风能资源平均风速与湍流强度，辅助学员选择最优的可再生能源发电站址
容量配置：根据负荷需求与资源条件，合理配置光伏阵列容量、风力发电机组容量、储能系统容量与柴油发电机备用容量，训练学员理解容量配比的经济性与可靠性平衡
拓扑结构设计：支持交流微电网、直流微电网、交直流混合微电网三种拓扑结构的设计与对比，涵盖母线电压等级选择、并网点配置、馈线分布规划
设备选型：覆盖光伏组件、风力发电机、储能电池（锂电/铅酸/液流）、PCS 变流器、STS 静态切换开关、并网逆变器等关键设备的参数匹配与选型训练
微电网构建与调试模块

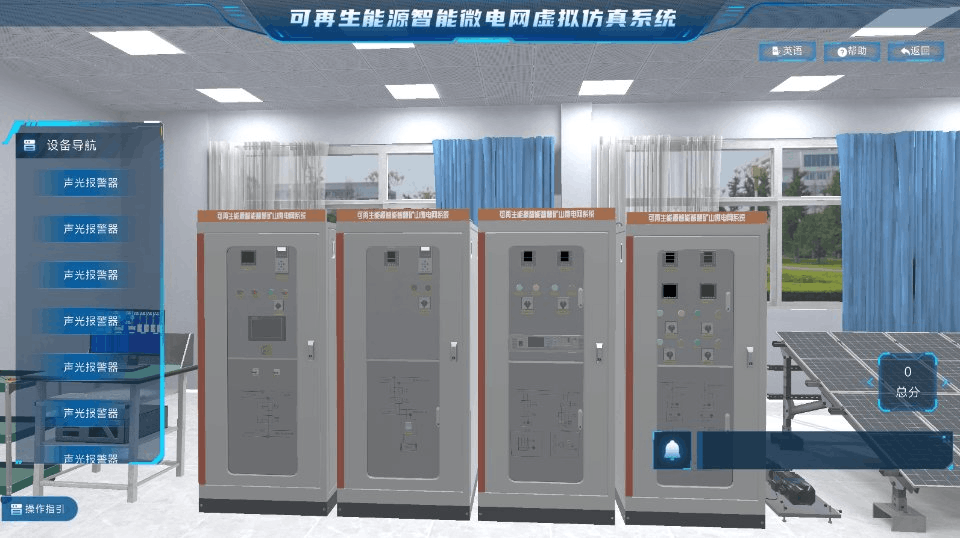

三维场景搭建：在三维场景中按设计图纸布局光伏方阵、风力发电机组、储能集装箱、配电房、控制中心等设备，训练学员理解设备安装间距、安全距离与电气连接要求
电气接线仿真：模拟光伏组串直流侧接线、逆变器交流侧并网、储能系统充放电回路、负载配电回路的连接与检查
系统调试：模拟微电网系统的上电调试流程——光伏逆变器启动、风机并网、储能 PCS 充放电功能测试、STS 切换测试、EMS 通信链路确认
微电网运行与调度模块
并网运行模式：模拟微电网与大电网并网运行时的功率交换控制，训练学员掌握并网点功率计划跟踪、无功补偿与电压调节操作
离网独立运行模式：模拟微电网脱离大电网后的孤岛运行控制，训练储能系统 V/f 建压、光伏/风机功率平滑、负荷分级投切与频率稳定控制
并离网切换：模拟计划性并离网切换与故障离网切换两种工况，训练 STS 切换时序、储能逆变器模式切换与负荷预降载操作
能量管理策略：支持多种能量管理策略的仿真对比——自发自用余电上网、削峰填谷、需量管理、可再生能源最大化利用，训练学员理解不同策略对运行经济性与电池寿命的影响
储能系统管理模块
充放电策略：模拟储能系统的充放电控制——恒流/恒压/恒功率充电、放电深度限制、SOC 区间管理，训练学员理解电池充放电特性与保护参数设定
电池健康管理：模拟电池老化过程对容量衰减的影响，展示不同充放电策略下的电池循环寿命差异
储能热管理：模拟电池柜温度场分布与散热系统运行，训练学员掌握温控策略与热失控预警
故障诊断与保护模块
电网侧故障：模拟大电网电压骤降、频率波动、三相不平衡对微电网的影响及保护动作
分布式电源故障：模拟光伏逆变器停机、风机变流器故障、储能 PCS 通讯中断等故障场景，训练学员快速定位故障源并切换备用策略
线路故障：模拟馈线短路、接地故障、断线等配电线路故障，训练保护定值整定与故障隔离操作
黑启动恢复：模拟微电网全停后的黑启动恢复流程——储能系统首先建压、逐台启动光伏逆变器与风机、分级恢复负荷供电
数据监控与能量管理平台
实时监控仪表盘：展示光伏发电功率、风力发电功率、储能 SOC、负荷功率、并网点功率、系统频率与电压等关键运行参数
历史趋势分析：支持日/周/月/年各时间尺度的运行数据趋势曲线查看，训练学员通过数据分析系统运行状态与优化空间
经济性评估：自动统计发电量、自用率、购售电量、碳排放量等经济与环境指标，辅助学员评估微电网设计方案的经济性
智能评分与考核管理
多维度评分：从规划设计合理性、系统调试规范性、运行调度精准度、故障处理能力、能量管理策略优化效果五个维度综合评分
场景化考核：教师可设置不同的运行场景（如晴天/阴天、高负荷/低负荷、并网/离网）与故障事件，考核学员在不同工况下的应对能力
实训报告：自动生成包含设计参数、运行数据、经济性指标与评分明细的实训报告
教师后台：支持教师查看班级整体操作数据统计，追踪各知识点的掌握度分布
教学价值
填补微电网系统化教学空白：智能微电网涉及光伏、风电、储能、变流器、能量管理、保护控制等多个交叉学科领域，传统教学难以构建系统化的认知框架。本系统将微电网的规划设计、设备选型、运行调度与故障处理整合为一个完整的教学闭环。
覆盖"设计-构建-运行"全链条：学员不仅学习微电网的理论知识，还能在虚拟环境中亲手完成从容量配置、设备选型到系统调试、运行管理的全流程实践，培养系统性工程思维。
并网/离网双模式训练：同时覆盖微电网并网运行与离网孤岛运行两种模式，以及两种模式之间的切换控制，帮助学员全面掌握微电网在不同运行场景下的控制策略。
对接新型电力系统人才需求：随着分布式能源与微电网的快速发展，具备微电网规划设计、运行管理能力的复合型人才需求持续增长。本系统为新能源科学与工程、电气工程及其自动化等专业提供可直接使用的实训教学载体。
技术特色
多能源耦合仿真引擎：光伏、风电、储能、负荷、电网五者之间的功率平衡与能量流动基于实时物理模型耦合计算，潮流分布与频率响应动态联动
交直流混合架构：同时支持交流微电网、直流微电网、交直流混合微电网三种拓扑结构，学员可在同一平台上对比不同架构的优劣势
能量管理策略库：内置自发自用、削峰填谷、需量管理、可再生能源最大化利用等多种能量管理策略，支持策略参数自定义与运行效果对比
天气-发电-负荷联动：太阳辐照度、风速、环境温度等气象条件与光伏/风电出力实时联动，负荷曲线支持自定义编辑，模拟不同季节、不同时段的运行场景
桌面端独立部署：不依赖网络环境，适配高校机房与实训室条件，支持批量安装与统一管理
