产品概述
压缩空气储能虚拟仿真实训系统是一款面向新型储能技术教学的三维交互式仿真平台。压缩空气储能作为大规模、长时储能技术，是提升电力系统稳定性的关键手段之一，涉及空气压缩机、储热换热器、储气装置、气动马达、发电机等众多设备，具有非线性、大时延、多能流耦合的复杂特性。本系统通过数字化、可视化、交互化的仿真手段，完整呈现压缩空气储能系统从储能充电、热能存储、释能发电到并网输出的全流程运行机理，帮助学员在安全、高效、低成本的虚拟环境中系统掌握压缩空气储能的核心技术原理、设备结构与运行调控技能。
核心功能
系统原理认知模块
压缩空气储能系统全景展示：以三维场景完整呈现压缩空气储能电站的设备布局与工艺流程，涵盖压缩机级间冷却、储热换热、储气库注采、气动马达膨胀做功、发电机发电的完整能量转换链路
设备结构与原理：支持空气压缩机（离心式/轴流式）、储热换热器、地下盐穴/压力容器储气装置、气动马达/透平膨胀机、发电机等核心设备的 3D 模型拆解与内部结构观察
多能流耦合可视化：以动态粒子流展示电能→压缩空气内能→热能→膨胀机械能→电能的能量转换与传递路径，同时展示压缩热在储热系统中的储存与释放过程
储能充电过程仿真
多级压缩流程：模拟空气经多级离心压缩机逐级增压的过程，级间冷却器将压缩热回收至储热系统，训练学员理解级间压力比分配、冷却温度控制与压缩功计算
储热系统运行：模拟导热油/熔盐等储热介质的循环换热流程，展示储热罐的温度分层与热量注入/提取的动态平衡
储气库注气：模拟压缩空气注入地下盐穴/压力容器的过程，实时显示储气库压力、温度、质量流量的变化，训练注气速率控制与储气库压力管理
释能发电过程仿真
空气预热与膨胀：模拟储气库采出的高压空气经储热系统预热后进入透平膨胀机做功的过程，展示空气温度、压力、流量在膨胀过程中的变化规律
发电机并网发电：模拟透平膨胀机驱动发电机旋转发电、并网输出的完整流程，展示发电功率、电压、频率的调节过程
变工况运行：支持不同负荷需求下的释能功率调节仿真，训练学员掌握部分负荷工况下的系统运行策略
系统控制与调节

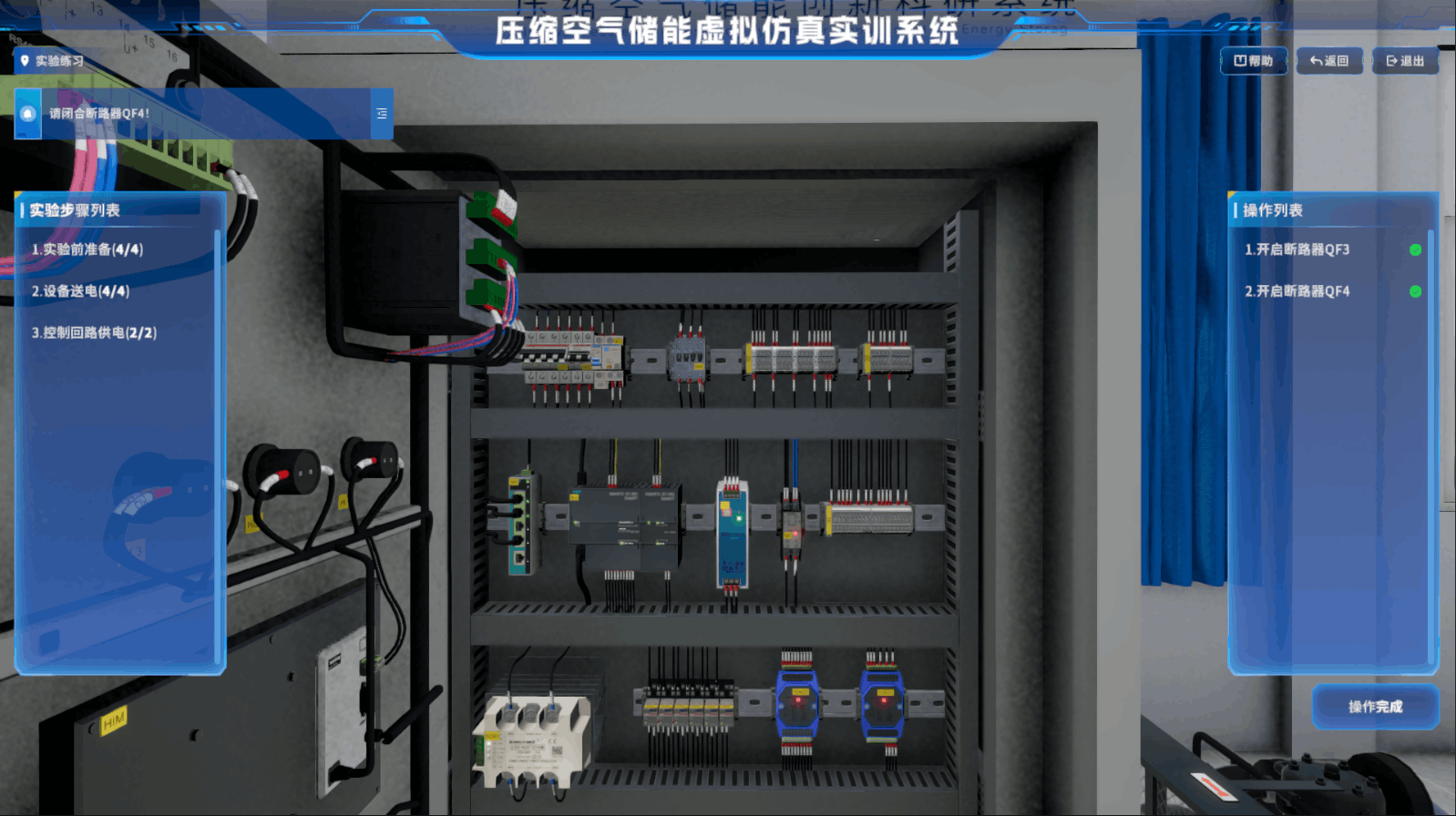

充放能切换：模拟储能模式与释能模式之间的切换操作，涵盖压缩机启停、膨胀机暖机/并网、储热系统流向切换等关键控制步骤
关键参数监控：实时显示系统各节点的压力、温度、流量、功率、效率等运行参数，支持趋势曲线查看与历史数据回放
保护联锁逻辑：模拟压缩机喘振保护、膨胀机超速保护、储气库超压保护、储热系统超温保护等安全联锁逻辑，训练学员理解保护动作条件与复位流程
故障诊断与处理
压缩机故障：模拟压缩机喘振、密封失效、级间冷却器堵塞等典型故障，训练通过运行参数异常判断故障类型
储热系统故障：模拟储热罐温度分层破坏、换热器泄漏、导热油泵故障等故障场景
储气库故障：模拟储气库压力异常下降、注采井口设备故障、盐穴稳定性预警等故障
膨胀机故障：模拟透平叶片损伤、轴承振动超标、润滑油系统异常等故障排查训练
智能评分与考核管理
多维度评分：从系统流程理解、操作规范性、参数调节合理性、故障诊断准确率、安全联锁认知五个维度综合评分
实训报告：自动生成包含操作记录、运行参数曲线、故障诊断过程与评分明细的实训报告
教师后台：支持教师查看班级整体操作数据统计，追踪各知识点的掌握度分布
教学价值
填补新型储能教学空白：压缩空气储能作为大规模长时储能技术，在新型电力系统中的战略地位日益凸显，但相关教学资源严重匮乏。本系统帮助高校率先开设压缩空气储能实训课程，填补新能源储能教学的产品空白。
破解"黑箱"教学困境：压缩空气储能系统涉及多能流耦合、设备间非线性响应，传统课堂讲授难以让学生理解系统内部各环节的物理过程与交互关系。本系统通过三维可视化与动态粒子流，将抽象的热力学过程变为直观可见的认知体验。
覆盖"储能-释能"全链路：从压缩储能到储热储存再到膨胀发电，让学员深入理解充放能全过程的能量转换机理与系统运行规律，而非仅停留在设备层面的认知。
对接新型电力系统人才培养需求：随着可再生能源渗透率持续提升，大规模长时储能技术人才需求快速增长。本系统为储能科学与工程、能源与动力工程等专业提供可直接使用的实训教学载体。
技术特色
多能流耦合可视化：电能、压缩空气内能、热能、机械能四种能量形态以动态粒子流与颜色编码方式实时呈现，能量转换路径一目了然
热力学参数联动仿真：压力、温度、流量、焓值等热力学参数基于真实物理模型联动计算，系统效率随工况变化动态响应
储热系统温度场仿真：储热罐内温度分层效果以伪色彩云图呈现，展示注热/放热过程中的温度场动态演变
变工况动态响应：支持负荷指令、环境温度、储气库压力等边界条件的变化，系统各节点参数自动响应至新的稳态
桌面端独立部署：不依赖网络环境，适配高校机房与实训室条件，支持批量安装与统一管理
