产品概述
光伏组件生产仿真实训系统是一款面向光伏制造教学的全流程三维仿真平台。系统通过虚拟仿真技术，模拟光伏组件从原材料准备、生产加工到成品检测的全过程，帮助学员在安全、可控的环境中进行实践操作与技能提升。系统结合高精度模型制作、详细的交互流程设计以及多种功能模块，确保学员能够全面掌握光伏组件生产的各项工艺技能，为光伏制造企业培养具备一线操作能力的技能型人才。
核心功能
原材料准备与检测
电池片分选：模拟光伏电池片的外观检测、电性能分选（功率、电流、电压分档），训练学员依据分选标准将电池片按等级分类
原辅材料管理：覆盖光伏玻璃、EVA 胶膜、背板、焊带、汇流条、硅胶、铝边框、接线盒等原辅材料的规格识别与来料检验
焊带处理：模拟焊带裁剪、助焊剂涂布、焊带预焊等前道准备工序，训练焊带长度精度控制与焊接质量目检
电池片焊接
单焊：模拟电池片主栅线的焊带焊接操作，训练焊接温度、焊接速度、焊带对位精度的控制
串焊：模拟多片电池片的串联焊接，训练电池片间距控制、焊带延伸端长度一致性、串焊后电性能检测
汇流条焊接：模拟汇流条与电池串正负极的焊接操作，训练焊接点位置精度与焊接强度检测
焊接质量检测：模拟 EL（电致发光）检测仪对焊接后的电池串进行隐裂、虚焊、断栅等缺陷检测
层叠与层压

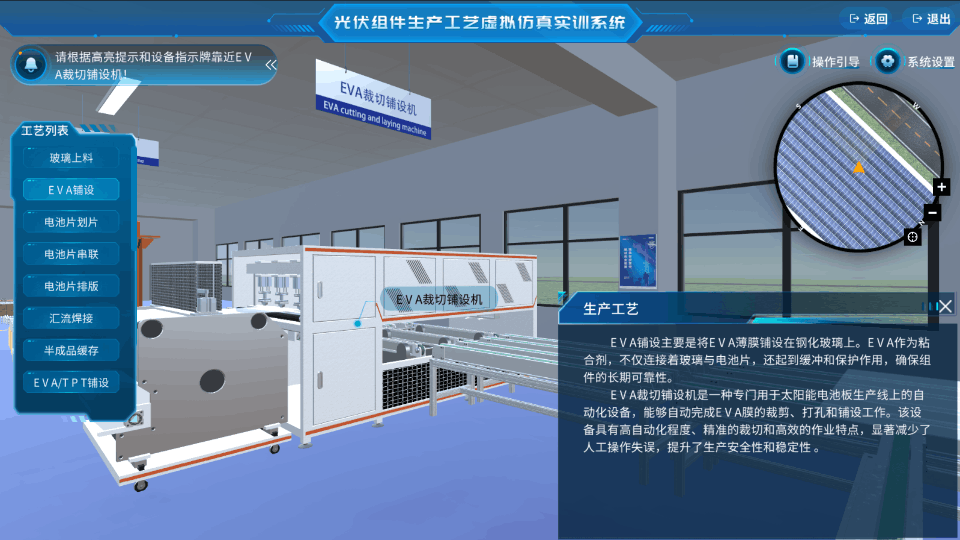

层叠敷设：模拟"玻璃→EVA→电池串→EVA→背板"的五层叠放顺序，训练各层对位精度与清洁度控制
层压工艺：模拟层压机抽真空、加热、加压、冷却的全流程控制，训练层压温度、抽真空时间、固化时间的参数设定
层压后检测：模拟层压后组件的外观检查——气泡、异物、移位、EVA 交联度测试
组框与测试
削边与清洁：模拟层压后组件边缘 EVA 余料的削除操作，训练削边角度与边缘整齐度控制
铝边框安装：模拟铝边框的角码连接、边框挤压、铆接/拧紧操作，训练边框对角线偏差与平面度控制
接线盒安装：模拟接线盒定位、灌胶、固化、引线连接的全流程操作，训练接线盒密封与引线极性校验
成品测试：模拟 IV 测试仪对组件进行功率测试、绝缘耐压测试、接地连续性测试，生成组件性能标称参数
质量检测与缺陷识别
外观检测：模拟电池片色差、栅线断裂、玻璃划伤、背板鼓包等外观缺陷的目视检测训练
EL 检测：模拟电致发光检测仪操作，训练隐裂、黑片、黑斑、断栅、虚焊等内部缺陷的识别与判级
绝缘耐压测试：模拟组件绝缘电阻与耐压强度测试，训练漏电流超标判定与绝缘失效原因分析
缺陷分级：依据组件质量判定标准，训练学员对检测出的缺陷进行 A 级、B 级、废品三级分类判定
生产管理与追溯
工艺参数记录：层压温度、焊接温度、测试数据等关键工艺参数自动记录，生成可追溯的生产过程档案
物料追溯：每块组件对应的电池片批次、EVA 卷号、玻璃批次等物料信息自动关联，支持正向与反向追溯
产能统计：模拟生产线产能统计——日产量、良品率、不良品分类统计，训练学员理解生产指标与质量管控
智能评分与考核管理
工序规范性评分：从操作顺序正确性、工艺参数设定合理性、工具使用规范性、安全操作执行度、产品质量检测结果五个维度综合评分
缺陷识别考核：系统随机展示 EL 图像或外观缺陷，考核学员对缺陷类型的识别准确率与分级判定能力
实训报告：自动生成包含操作记录、工艺参数、检测数据与评分明细的实训报告
教师后台：支持教师查看班级整体操作数据统计，追踪各工序环节的共性薄弱点
教学价值
填补光伏制造实训空白：光伏组件生产涉及高精度焊接、层压、测试等设备操作，设备昂贵、耗材成本高，院校难以建设真实生产线。本系统在虚拟环境中完整复现从原材料到成品组件的全流程，零成本反复训练。
覆盖完整岗位链：系统对标光伏组件生产企业的核心岗位——焊接工、层压工、组框工、质检员、生产管理员，帮助学员系统掌握各岗位技能要求与协作关系。
工艺参数精准控制训练：焊接温度、层压参数、测试条件等关键工艺参数均需学员根据工艺规范手动设定，参数偏差直接影响产品质量评分，培养学员对工艺参数的敏感度与控制能力。
缺陷识别能力系统培养：通过海量 EL 检测图像与外观缺陷样本库，训练学员快速识别隐裂、断栅、虚焊等典型缺陷，积累质检经验，缩短上岗后的技能成长周期。
技术特色
全流程工序仿真：从电池片分选到成品测试，覆盖光伏组件生产的全部关键工序，各工序间物料流转与数据传递自动衔接
高精度设备模型：串焊机、层压机、IV 测试仪、EL 检测仪等生产设备以工业级精度建模，操作界面与真实设备高度一致
工艺参数仿真引擎：焊接温度、层压温度、抽真空时间等工艺参数可调，参数偏差通过产品质量指标（EL 图像、IV 曲线）实时反馈
EL 缺陷样本库：内置隐裂、断栅、虚焊、黑片、黑斑等典型 EL 缺陷图像样本，支持随机抽题考核与缺陷分级判定训练
生产可追溯模拟：物料批次信息、工艺参数、检测数据自动关联，训练学员理解光伏行业生产追溯体系与质量管理要求
桌面端独立部署：不依赖网络环境，适配高校机房与实训室条件，支持批量安装与统一管理
