产品概述

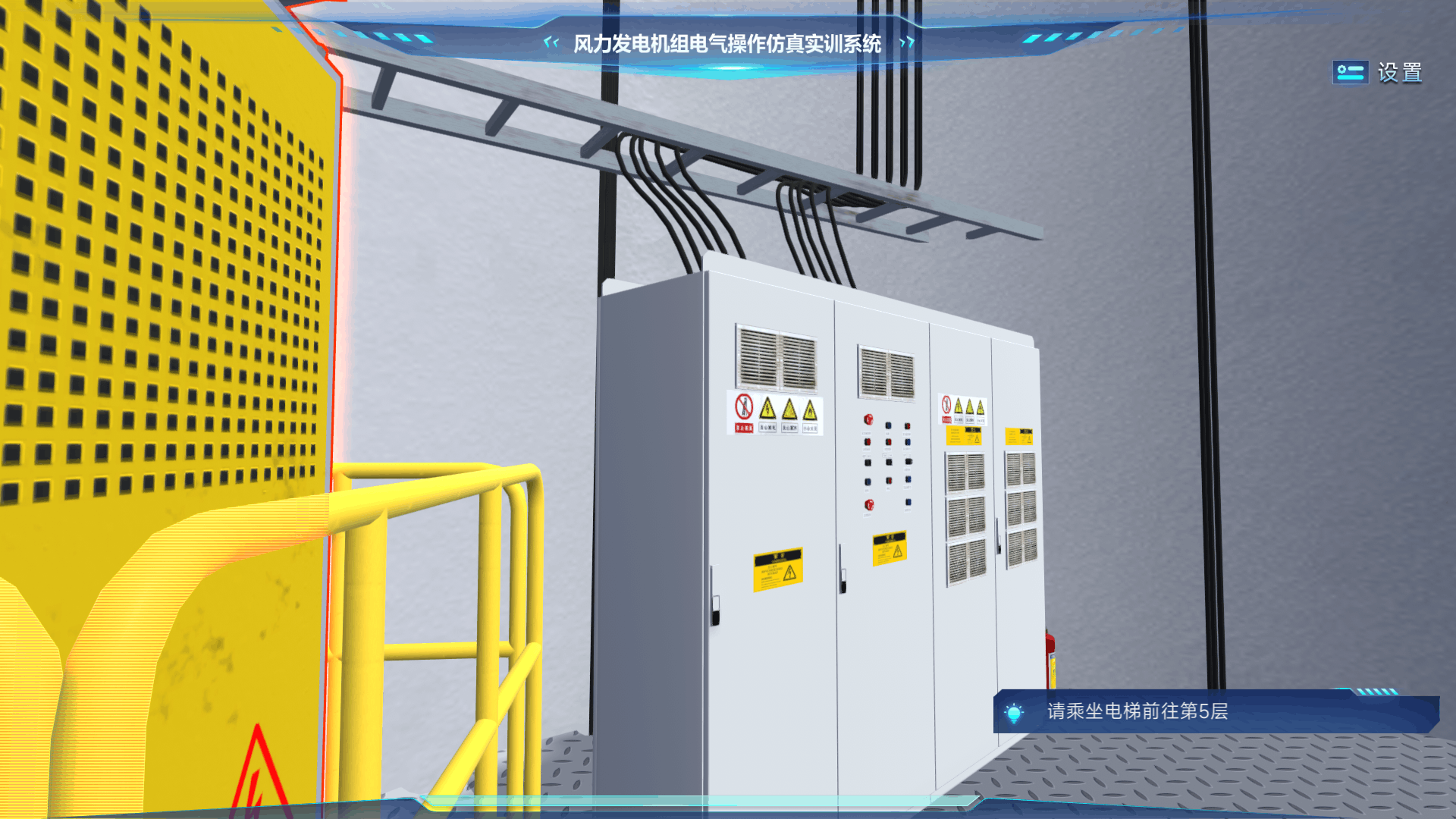

风力发电机组电气操作仿真实训系统是一款面向风电电气运维教学的高仿真交互式实训平台。系统以风电机组电气系统为核心，覆盖塔底控制柜、UPS 电源柜、变流器柜、机舱控制柜、机舱加热柜等核心操作对象，整合电气系统基础认知、标准化操作流程模拟、电气故障诊断与处理、安全操作与防护训练四大功能模块，帮助学员系统掌握风电机组电气系统的结构原理、标准操作规范与故障排查技能。
核心功能
电气系统基础认知模块
设备结构与原理
主电路拓扑仿真：分别展示双馈异步发电机与永磁直驱发电机两种机型的主电路拓扑结构，对比两种机型在变流器配置、变压器连接、并网方式上的电气差异
关键部件 3D 模型拆解：变流器（IGBT 模块、直流母线电容、滤波器）、变压器（绕组、铁芯、散热器）、断路器（触头、灭弧室、操作机构）、汇流箱（熔断器、防雷器、汇流排）等核心电气部件支持三维拆解与内部结构观察
电能流向动态展示：以动态粒子流或高亮路径方式展示电能从发电机→变流器→箱式变压器→电网的完整传输路径，直观呈现各节点的电压与电流变换
电气符号与图纸
交互式识图训练：提供电气单线图、控制回路图、保护逻辑图三类典型图纸，支持图形放大、符号悬停释义、图纸与实际设备的联动高亮
电气符号认知：覆盖断路器、隔离开关、接触器、继电器、熔断器、互感器、避雷器等常见电气符号的图形识别与功能说明
标准化操作流程模拟
箱变送电/断电流程：模拟箱式变压器分合闸的标准操作顺序，涵盖高压侧隔离开关→真空断路器→低压侧断路器的递进操作，集成五防联锁验证（防止误分/误合断路器、防止带负荷拉合隔离开关、防止带电挂接地线、防止带接地线合闸、防止误入带电间隔）
发电机并网/解列操作：模拟双馈发电机软启动器参数设置、同步检测（电压幅值、频率、相位角匹配）、并网断路器合闸与解列停机流程
变桨系统供电切换：模拟主电源与后备电源（超级电容/蓄电池）之间的供电切换逻辑，训练断电脱网工况下的安全收桨操作
偏航电机控制回路调试：模拟偏航接触器、热继电器、方向继电器的控制回路接线检查与调试操作
辅助电源启停逻辑：模拟机舱照明、加热器、冷却风扇等辅助电源的启停控制逻辑，训练依据温度/湿度/光照条件自动/手动切换
电气故障诊断与处理
变流器 IGBT 故障：模拟 IGBT 模块过温、门极驱动失效、集电极-发射极击穿短路等故障，训练通过驱动板指示灯、波形测量与电阻测量定位故障模块
电网电压异常保护：模拟电网电压骤升/骤降/三相不平衡场景下保护装置动作过程，训练保护动作后的复位检查与故障排除
绝缘监测报警：模拟电缆绝缘破损、潮湿环境漏电导致的绝缘监测仪报警，训练绝缘电阻分段测量与故障点定位
接地故障定位与隔离：通过虚拟接地仪逐段排查接地故障点，训练接地故障的隔离操作与恢复送电流程
虚拟测量工具：集成万用表（电压/电阻/通断测量）、钳形表（交流电流测量）、绝缘摇表（绝缘电阻测试）等虚拟仪表，测量数据实时反馈
安全操作与防护训练
高压电安全规范：完整模拟验电、放电、挂接接地线的三步骤安全流程，操作顺序错误或遗漏时系统强制拦截并提示
安全距离报警：学员接近带电设备时，系统根据电压等级触发分级报警——接近预警、距离告警、触碰危险，强化安全距离意识
防护装备穿戴：模拟绝缘手套/绝缘靴的耐压测试流程，检测通过后方可穿戴；电弧闪爆防护服穿戴顺序分步检查，穿戴错误或遗漏时系统提示
带电作业防护：模拟带电作业环境下的安全防护——绝缘垫铺设、安全围栏布置、警示牌悬挂，训练带电作业前的安全准备流程
智能评分与考核管理
操作规范性评分：从操作顺序正确性、工具选用合理性、安全步骤执行完整性、故障定位准确性、操作用时五个维度综合评分
安全规范否决机制：安全关键步骤（验电/放电/接地线）遗漏或顺序错误，该次操作直接判定为不合格并强制重训
实训报告：自动生成包含操作记录、安全规范执行情况、故障诊断过程与评分明细的实训报告
教师后台：支持教师查看班级整体操作数据统计与各知识点的掌握度分布，实现精准化教学干预
教学价值
填补高压电气实训空白：风电电气系统涉及高压、大电流操作，院校无法组织学生进行真实的高压送断电、并网操作与故障排查训练。本系统在虚拟环境中完整复现高压电气操作流程，实现零风险反复训练。
双机型对比覆盖主流技术路线：同时覆盖双馈与直驱两种机型的主电路拓扑，学员可在同一平台上对比两类机型的电气系统差异，适应未来不同风电场的技术需求。
安全规范从"知道"到"做到"：系统通过操作顺序强制校验、安全距离报警与防护装备穿戴检查，将安全规范从书本知识转化为可考核、可训练的操作行为，帮助学员养成与生俱来的安全意识。
图纸与实物联动训练：电气图纸上的符号与实际柜体、部件通过高亮联动实现一一对应，有效解决学生"看图不懂物、认物不识图"的普遍难题。
技术特色
五防联锁仿真：完整模拟箱变操作中的五防联锁机制，操作顺序不满足联锁条件时系统强制拦截，还原真实电气操作安全约束
电能流向可视化：以动态粒子流呈现从发电机到电网的电能传输路径，各节点电压/电流/功率数据实时联动显示
电气图纸联动：单线图/控制回路图/保护逻辑图与三维部件一一对应，点击图纸符号自动定位到对应实物部件
虚拟仪表测量：万用表、钳形表、绝缘摇表等虚拟仪表操作界面与真实仪表高度一致，测量结果随电路状态动态变化
桌面端独立部署：不依赖网络环境，适配高校机房与实训室条件，支持批量安装与统一管理
