产品概述

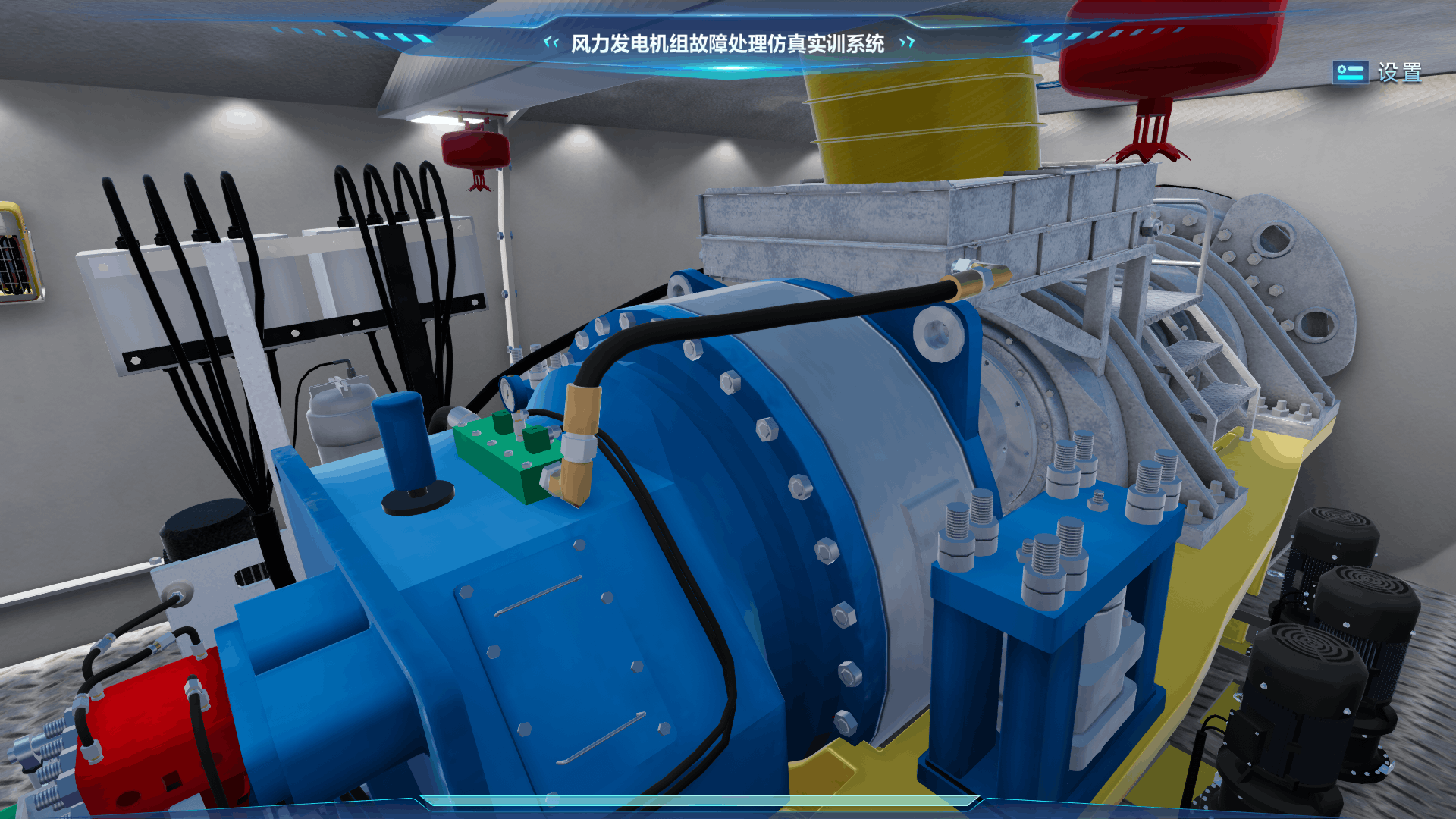

风力发电机组故障处理仿真实训系统是一款面向风电运维教学的高保真故障排查与维修实训平台。系统覆盖风速风向仪、主控系统、主轴系统、齿轮箱、偏航系统、液压系统、刹车系统、安全链、发电机、轮毂及变桨系统、变流器、机舱外部、功率曲线、塔筒内、机舱附件、电网、震动模块等十七大故障分类，融合机械、电气、控制、环境四类故障仿真，内置虚拟维修工具包与标准化操作指引，支持分层级培训与场景化实训，为风电运维人才培养提供"故障模拟—诊断分析—维修处理—考核评估"全闭环训练体系。
核心功能
十七大故障分类体系
系统按实际风电场运维故障谱构建分类体系，每个故障类别下设多个具体故障任务，教师可在后台管理系统中按角色、层级、班组灵活设置学生操作权限：
风速风向仪故障：传感器冻结、信号丢失、校准偏差
主控系统故障：PLC 程序异常、通讯中断、IO 模块故障
主轴系统故障：轴承温升异常、润滑不良、密封失效
齿轮箱故障：齿面点蚀/磨损、轴承过热、润滑系统泄漏
偏航系统故障：偏航电机过载、制动器卡滞、偏航计数偏差
液压系统故障：油压不足、管路泄漏、阀芯卡滞
刹车系统故障：制动片磨损、液压制动器释放延迟、刹车盘过热
安全链故障：急停回路断开、振动传感器触发、超速保护动作
发电机故障：绝缘电阻下降、轴承异响、定子绕组温度异常
轮毂及变桨系统故障：桨叶角度不一致、变桨电机过载、后备电源失效
变流器故障：IGBT 模块过温、直流母线过压、网侧谐波超标
机舱外部故障：风速仪/风向标损坏、航空灯故障、避雷针异常
功率曲线故障：实际功率偏离理论曲线、发电量异常衰减
塔筒内故障：电缆磨损、照明故障、爬梯安全装置异常
机舱及其附件故障：冷却系统故障、加热器失效、机舱盖板密封失效
电网故障：电压骤升/骤降、频率波动、三相不平衡
震动模块故障：传动链振动异常、共振频率偏移、轴承振动加速
故障模拟模块
系统支持四类故障的注入与仿真，故障参数可自定义调节：
机械故障：齿轮箱齿面磨损程度分级、轴承过热温度梯度、叶片裂纹长度与位置、液压系统泄漏速率模拟
电气故障：发电机绝缘电阻逐步下降、变流器负载电流过载模拟、电网电压暂降/暂升波形注入
控制故障：PLC 程序逻辑错误引发执行异常、传感器信号漂移量设置、通讯总线丢包率模拟
环境故障：极端风速下机组超速保护触发、雷击浪涌对电气系统的冲击、覆冰工况下叶片质量不平衡与气动性能衰减
故障诊断与处理模块
实时监测与参数可视化：振动加速度、温度、电流、电压、有功功率、无功功率等参数以趋势图、仪表盘、热力图等形式实时呈现
异常数据阈值报警：支持设定各参数的高低限阈值，超限时自动触发声光报警，引导学员关注异常信号
诊断工具：集成振动分析仪、红外热成像仪、绝缘电阻测试仪、万用表、示波器等虚拟诊断工具，训练学员依据工具测量数据判断故障点
标准化处理流程：每类故障按"现象确认→安全隔离→诊断分析→维修执行→功能验证→恢复运行"六步流程引导操作
虚拟维修工具包：配备扳手、力矩扳手、万用表、绝缘测试仪、兆欧表、内六角工具、专用拆装夹具等虚拟工具，支持工具选择与正确使用判定
安全操作规范：嵌入 LOTO（闭锁挂牌）安全流程与高空作业防护规范，维修前未完成安全措施时系统禁止后续操作并扣分
仿真培训模块
分层级培训模式：初级（单项故障识别与报警确认）→ 中级（单一系统故障诊断与排除）→ 高级（多故障并发分析与综合维修）三级递进
场景化实训：将故障任务嵌入真实运维场景——例行巡检发现异常、故障代码触发告警、定期维护中识别隐患，训练学员在情境中决策
虚拟环境模拟：支持昼夜、雨雪、雷电、冰冻等天气条件切换，故障现象与维修难度随环境条件动态变化
智能评分与考核管理
全过程评分：从故障识别准确性、诊断路径合理性、工具选用正确性、安全操作规范性、维修时长五个维度综合评分
权限管理：教师可在后台管理系统中按班级、个人、岗位角色设置可访问的故障类别与操作权限，实现差异化教学
实训报告：自动生成包含故障现象、诊断过程、维修步骤、工具使用记录与评分明细的实训报告，支持导出与归档
教学价值
填补真实故障实训空白：风电场故障处理涉及高空作业、高压电气操作与复杂机械维修，院校无法组织学生进行真实的故障排查训练。本系统在安全环境中完整复现故障现象与处理流程，实现零风险高强度训练。
覆盖全故障谱系：系统涵盖机械、电气、控制、环境四大类故障，覆盖从传感器到电网侧的全链路排障训练，帮助学生建立系统化的故障诊断思维。
培养标准化维修习惯：严格按照 LOTO 安全流程与行业标准维修步骤设计操作路径，强化维修人员的规范化作业意识，从源头避免人为失误导致的安全事故。
分层递进适应不同阶段：从初级故障识别到高级多故障并发处置，适配从高职新生到风电运维骨干的渐进式培养需要，降低高校实训设备投入成本。
技术特色
故障注入引擎：支持教师自定义故障类型、严重程度、触发条件（时间/温度/转速）与并发故障组合，灵活生成多样化的排障任务
多参数耦合仿真：振动、温度、电流、电压等参数基于物理模型联动变化，单一故障可能引发多个连锁参数异常，模拟真实故障特征
虚拟仪表工具链：完整还原万用表、兆欧表、热成像仪、振动分析仪等专业工具的操作界面与测量逻辑，操作手感贴近真实
环境动态系统：昼夜、雨雪、雷电、冰冻等天气条件实时模拟，影响传感器读数、维修难度与安全风险判定
后台管理系统：支持教师端故障任务配置、学生权限管理、成绩统计与实训报告查阅，实现班级级学情跟踪
桌面端独立部署：不依赖网络环境，适配高校机房与实训室条件，支持批量安装与统一管理
