产品概述
风力发电机组构造仿真实训系统是一款面向风电专业认知教学的三维交互式仿真平台。系统以永磁风力发电机组与双馈风力发电机组两类主流机型为原型，提供风机整机结构与零部件的全方位认知教学。通过隐藏式外壳、部件定位标定、名称与功能介绍等交互手段，帮助学生直观理解各子系统在整机中的空间位置、结构形态与功能逻辑，为后续运维课程奠定扎实的结构认知基础。
核心功能
风机整机认知
永磁风力发电机组（PMSG）：以整机三维模型呈现永磁直驱型风机的结构全貌，展示从风轮捕获风能、发电机直接驱动到变流器交直交变换的完整架构
双馈风力发电机组（DFIG）：展示双馈型风机的轮毂、齿轮箱、双馈发电机、变流器、变压器等核心部件的空间布局与传动路径
双机型对比：支持在两类机型间便捷切换，直观对比永磁直驱与双馈异步两种技术路线在传动链结构、发电机形态、机舱布局上的差异
风机结构认知
系统覆盖以下核心子系统的精细结构展示，每个部件均支持定位高亮、名称标定与功能说明（含文字与语音介绍）：

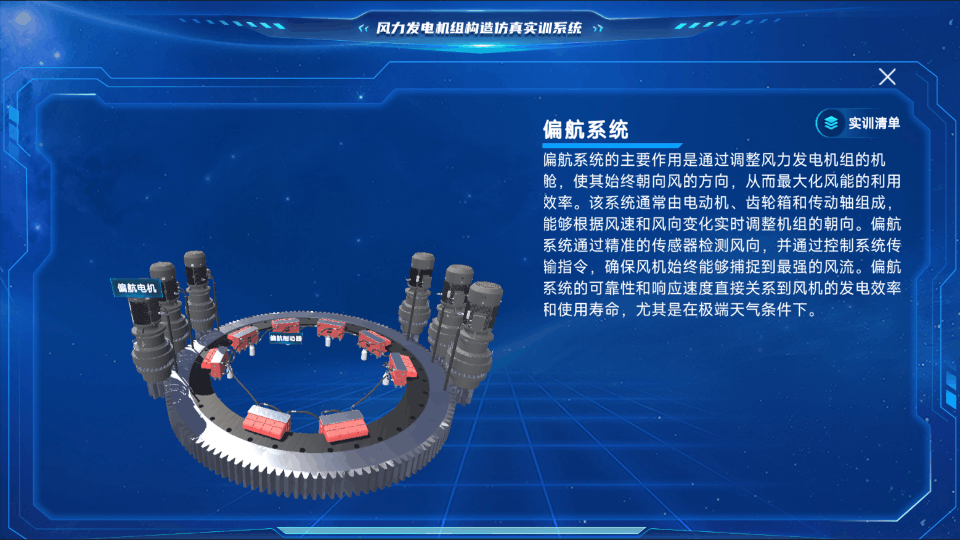

偏航系统：展示偏航电机、偏航齿圈、偏航制动器、偏航轴承与风向仪的结构组成与装配关系，说明偏航对风跟踪机制
变桨系统：展示变桨驱动单元、变桨轴承、变桨齿轮、后备电源（超级电容/蓄电池）的内部构造，说明变桨调速与安全收桨的控制逻辑
变流器：展示网侧变流器、机侧变流器、直流母线、滤波器、IGBT 功率模块的排布与连接关系，说明电能变换路径
传动链：展示主轴、主轴承、齿轮箱（双馈机型）、联轴器、发电机转子的串联结构，说明扭矩传递与转速变换的物理过程
轮毂：展示轮毂壳体内部变桨驱动单元、滑环、液压管路的空间布局，说明轮毂作为变桨执行中枢的功能定位
塔筒：展示分段塔筒的层间法兰连接、塔筒内平台、爬梯、电缆桥架与照明系统的布置，说明塔筒的结构支撑与内部通道功能
发电机：分别展示永磁同步发电机与双馈异步发电机的定子绕组、转子结构、冷却系统与编码器，说明两类发电机的电磁转换原理差异
液压系统：展示液压站、蓄能器、油泵、比例阀、管路走向，说明偏航制动器与高速轴制动器的液压供给回路
电控系统：展示主控制器柜、变频柜、配电柜在机舱内的实际排布，说明各控制单元的功能分工与通讯链路
齿轮箱（双馈机型专属）：展示行星级与平行级齿轮的结构剖面、润滑管路与冷却系统，说明增速传动比分配
外壳隐藏与内部观察
一键隐藏外壳：将双馈异步风机和永磁直驱风机的整体机舱外壳进行透明化或隐藏处理，学员可直接观察内部各系统的实际空间占位与装配关系
分层透视：支持按系统层级逐层剥离外壳、盖板与护罩，从机舱壳体→内部设备总览→单一子系统→零部件细节，实现渐进式结构认知
自由视角操控：支持 360° 旋转、缩放与平移，学员可从任意角度观察部件之间的连接方式与安装间隙
智能引导与考核
结构认知模式：系统自动引导学员依次了解各大部件的空间位置与功能说明，配合语音讲解，实现自主走查式学习
随机抽测模式：系统随机高亮部件，要求学员识别名称与功能，检验结构认知掌握程度
部件定位挑战：系统给出部件名称，学员需在三维场景中自行找到并选中对应部件，考核空间定位能力
教学价值
破解"机舱黑箱"教学难题：风电机组机舱封闭、现场教学机会稀缺，学生长期面临"看不到内部、摸不着结构"的困境。本系统让封闭的机舱"透明化"，学员在教室即可零距离观察机舱内部的完整设备布局。
建立"结构-位置-功能"三维认知：传统教学多依赖二维图纸和原理框图，学生难以建立空间位置与功能逻辑之间的对应关系。本系统将部件标识、空间定位与功能讲解三者融合，帮助学生形成立体的结构认知体系。
双机型对比提升全局视野：同时覆盖永磁直驱与双馈异步两大主流技术路线，学员可在同一平台上对比两类机型的结构差异，理解不同技术路线的设计思想与适用场景。
独立讲解素材复用：系统支持教师选取任意部件进行截屏或录屏，作为课堂教学素材使用，降低教学资源准备成本。
技术特色
高精度工业级建模：以永磁直驱和双馈异步两类真机为原型，各子系统及零部件按真实比例与装配关系建模，细节精度对标实际设备
外壳隐藏与渐进透视：支持透明化、逐层剥离、剖面切割三种内部观察模式，适配从整体认知到细节讲解的不同教学阶段
双向定位机制：用户点击部件名称 → 三维场景高亮定位；场景中点击部件 → 弹出名称与功能介绍卡片，双向交互可逆
语音同步讲解：每个部件预置专业口播语音，自动播放或手动点播，适配课堂讲解与课后自主复习双场景
桌面端独立部署：不依赖网络环境，适配高校实训室条件，支持批量安装与统一管理
