产品概述
风力发电机组基础施工仿真实训系统是一款面向风电工程教学的施工作业全流程仿真平台。系统以风电机组基础施工为主线，覆盖测量定位、基坑开挖、垫层施工、基础环吊装、钢筋制作与绑扎、模板工程、混凝土浇筑、模板拆除等九大施工工段，真实还原陆地与海上风电基础施工环境，帮助学生系统掌握风机基础施工的工艺标准、质量验收要点与安全规范。
核心功能
全流程施工仿真
系统按实际施工工序组织九大工段的递进式实训任务，每个工段包含明确的操作目标、工艺讲解与质量检验节点：
测量定位：模拟全站仪/RTK放样操作，标定基础中心点与轴线控制桩，训练坐标换算与偏差校核
基坑开挖：模拟不同地质条件下的分层开挖、边坡支护与基底验槽，实时监测挖深与超欠挖报警
垫层施工：模拟垫层混凝土浇筑与养护，训练标高控制与表面平整度检测
基础环吊装：模拟基础环的精准对位与水平度调节，锚栓组件预埋与垂直度校准，力矩同步对称紧固

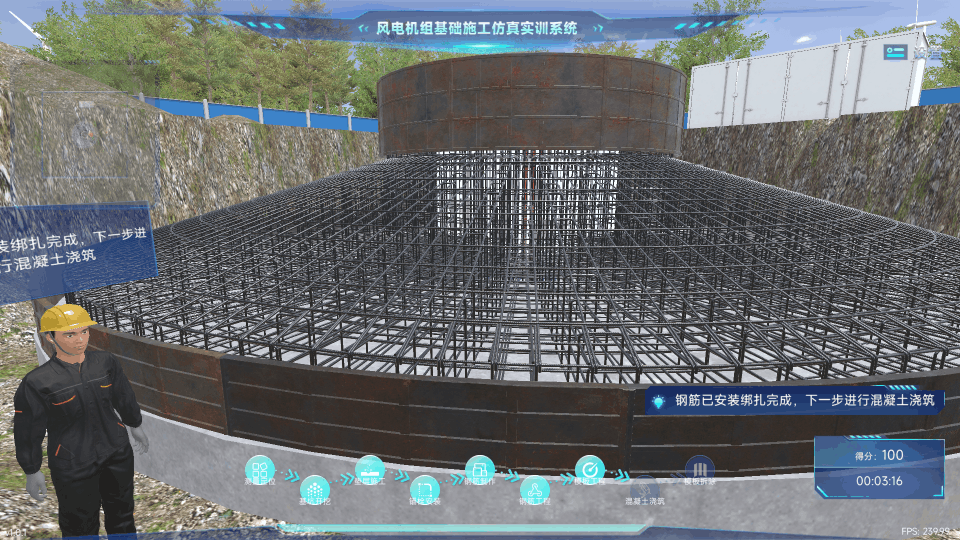

钢筋制作与绑扎：模拟钢筋切断、弯曲、绑扎全流程，训练钢筋间距、保护层厚度与搭接长度的规范控制
模板工程：模拟模板拼装、加固与垂直度调整，训练接缝严密性检查与对拉螺杆布置
混凝土浇筑：模拟分层浇筑、振捣棒插入深度与间距控制，训练施工缝留置与温度监测
模板拆除：模拟拆模顺序与养护条件判定，训练同条件试块强度检测与拆模审批流程
三维施工场景建模
1:1还原真实环境：支持陆地与海上两种施工场景，涵盖桩基、锚栓组件、钢筋笼、模板体系等基础构件的高精度模型
地质条件切换：支持粘性土、砂性土、岩质地基等不同地质条件下的施工参数动态调整
海上施工专属：模拟潮汐水位变化、海上运输与起重船配合、水下灌浆等海上风电基础施工特有环节
质量检测与验收
隐蔽工程验收模拟：在钢筋绑扎、模板封闭、混凝土浇筑前模拟关键节点验收流程，核对施工记录与实测数据
数字化测量工具：集成水准仪、经纬仪、钢尺、塞尺等虚拟检测工具，辅助学生自主完成施工质量检测
质量缺陷判别：通过三维场景展示蜂窝麻面、钢筋外露、缩颈、孔洞等典型质量缺陷，训练学生识别与判别能力
智能评分与教学评估
工序规范性评分：每道工序设置关键质量检查点，操作偏差超限时自动扣分并提示规范要求
安全操作监测：实时检测基坑塌方风险、模板支撑失稳、高处作业防护缺失等安全隐患
综合质量评价：依据《风力发电机组基础施工及验收规范》，从定位精度、钢筋间距、混凝土强度等维度输出质量综合评分
教学价值
补全施工教学环节：风机基础施工涉及大量隐蔽工程与季节性作业，课堂教学难以呈现完整的施工链条。本系统将九大工段以任务驱动方式串联，学生可反复演练从设计图纸到成品基础的全流程。
对标岗位技能标准：系统紧密对接施工员、质检员、安全员等岗位的职业能力要求，帮助学生建立质量-安全-进度一体化的工程管理思维。
安全风险前置训练：基坑开挖深度预警、模板支撑体系失稳、吊装碰撞等高风险工况可安全模拟，让学生在动手前形成安全风险预判能力。
过程化数据支撑教学：各工段的操作数据自动记录并生成实训报告，教师可精准掌握每位学生的薄弱环节，实现针对性教学干预。
技术特色
高精度施工场景：基于真实施工图纸与地质勘察数据建模，桩基、锚栓、钢筋笼等构件以毫米级精度呈现施工细节
施工工艺参数化引擎：涵盖开挖坡度、钢筋间距、保护层厚度、配合比等施工参数的实时计算与标准比对
物理模拟与碰撞检测：模拟吊装过程中的重心偏移、风载荷扰动、混凝土流动与振捣密实等物理过程
多地质场景扩展：支持不同地质条件与基础型式（桩基基础、扩展基础、锚栓基础）的灵活切换与扩展
桌面端独立运行：不依赖网络环境，适配高校实训室部署，支持批量安装与统一管理
