产品概述
光伏电站系统运维与排障仿真系统，是一款面向新能源职业教育与高等工程教育的高仿真教学平台。系统基于真实光伏电站运维规范与行业标准，构建了涵盖光伏组件、防雷接地、汇流箱三大核心子系统的沉浸式虚拟场景，完整还原从故障检测、诊断分析到修复验证的全流程运维操作，为院校打造"零风险、可复现、强互动"的实践教学环境。

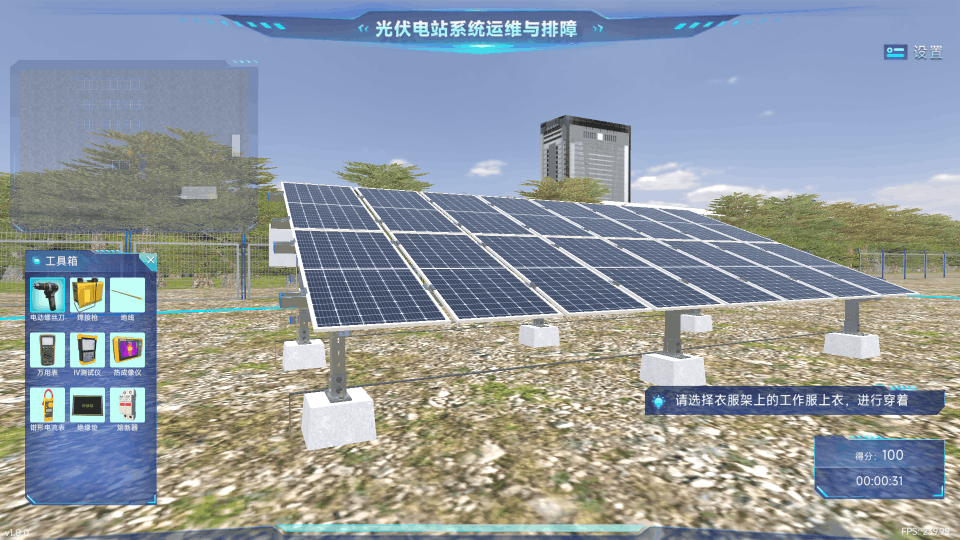

系统内置光伏小屋与光伏电站双场景，覆盖光伏板、汇流箱、接地系统、检测仪表等数十种高精度三维模型，并严格按照行业操作规程设计交互步骤。学生可在虚拟环境中反复演练故障排查与设备更换流程，实现从理论知识到岗位技能的无缝衔接，有效解决传统实训中设备昂贵、场地受限、高危操作不可逆等痛点。
核心功能
工段一：光伏组件排障
针对光伏组件典型故障场景，完整还原从异常发现到组件更换与检测的全过程。学生需按标准作业流程：穿戴防护装备、查阅运维手册、借助热成像仪定位异常光伏板、执行断电隔离操作，随后拆卸损坏组件并安装新板。更换完成后，使用万用表与便携式 IV 测试仪对组件进行开路电压、短路电流及 I-V 曲线测试，验证修复质量并记录归档。
工段二：防雷接地排障
围绕光伏电站防雷接地系统的维护规范，训练学生系统性排查接地隐患的能力。操作流程涵盖：定位接地排、扁钢及垂直接地极等关键节点，逐项检查连接螺栓松紧度、腐蚀程度与焊点完好性；使用接地电阻测试仪执行三极法测量，将结果与国家标准的 4Ω 阈值进行比对，对超标点执行打磨去锈、补焊或更换扁钢等修复措施，修复后复测验证。
工段三：汇流箱发热检测与排障
聚焦直流汇流箱这一关键节点，训练学生使用红外热成像仪进行异常温升的快速筛查与精准诊断。学生在虚拟场景中完成汇流箱表面温度扫描、发热点标记与数据存档；系统引导分析四种常见故障根因——接线端子氧化烧蚀、汇流条负载不均、熔断器老化及铜排变形。随后模拟断电检修流程：拧紧端子、更换烧蚀件与不匹配熔断器，上电后再次进行热成像验证与钳形电流表均衡测试，确保故障彻底排除。
教学价值
岗位能力对标：严格遵循光伏电站运维岗位的国家标准与行业规程设计操作步骤，学生完成训练后具备直接上岗的实操基础，毕业即满足企业用人要求。
安全零风险实训：高危操作（高压断电、带电检测、高空作业）全部在虚拟环境中完成，杜绝人身伤害与设备损坏风险，让教师敢于放手让学生反复练习。
标准化考核体系：每个工段均内置考核节点与数据记录功能，教师可依据操作规范性、检测数据准确性、排障成功率等多维度进行量化评价，实现教学过程的数字化管理。
降低实训成本：无需采购昂贵的真实光伏组件、检测仪器与耗材，一套系统即可支撑整班学生并行实训，大幅降低院校实训室建设与运维成本。
课程融合灵活：三个工段既可串联作为完整课程实训项目，也可独立拆分嵌入《光伏发电技术》《电气设备运行与维护》《防雷接地技术》等不同课程模块。
技术特色
适用场景
高职院校光伏工程技术、新能源装备技术等专业的实训教学与技能考核
应用型本科院校能源与动力工程、电气工程及其自动化专业的虚拟仿真实验课程
光伏企业新员工岗前培训与运维人员技能比武
职业技能等级证书（光伏电站运维）的实操环节备考训练
